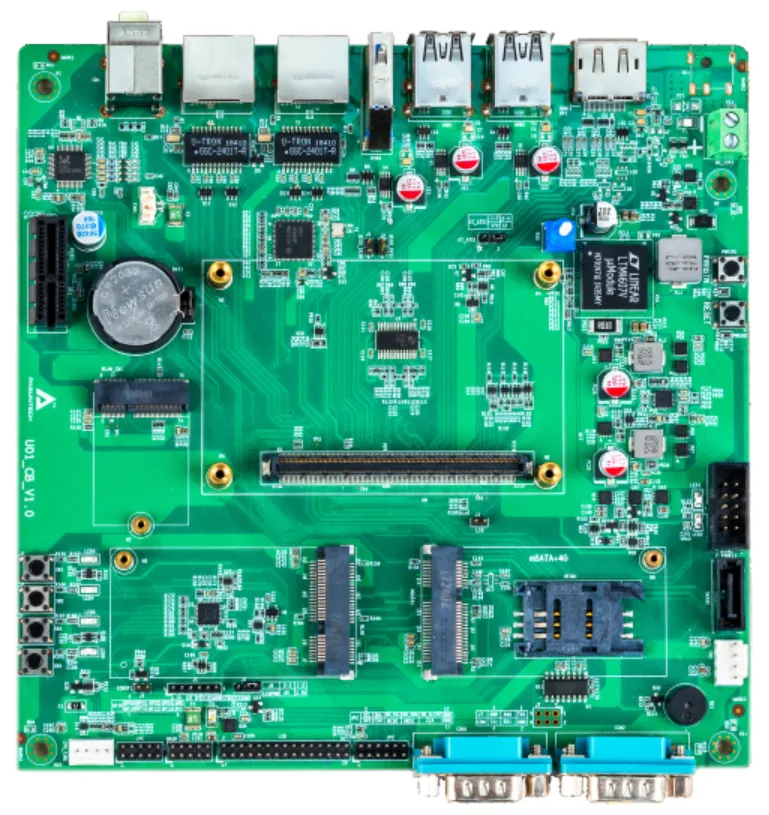

SOM-CB17
SOM-CB17是一款兼容COM Express® Type 10 Mini核心模块的功能载板。提供1路DP（可换成HDMI）接口显示，2路千兆网络接口（其中一路来自COM Express模块，一路为板载网卡），板载mSATA存储接口，4个USB 3.0接口，4个COM串口，以及音频接口。提供丰富的I/O接口和完整的扩展能力。适用于工业自动化、嵌入式系统、工业控制等应用场景。
产品特点
- 兼容COM Express® Type 10 Mini核心模块
- 1×DP显示输出（可换成HDMI）
- 板载2个千兆以太网接口
- 1×mSATA存储接口
- 4×USB 3.0高速接口
- 4×COM串口（支持RS232/422/485）
- 板载音频接口（Mic-in/Line-out）
- 完整的扩展能力
- 工业级设计
- 灵活的配置选项
规格参数
模块支持
| 项目 | 参数 | 备注 |
|---|
| 模块类型 | COM Express® Type 10 Mini | |
| 模块尺寸 | 84mm×55mm | |
显示接口
| 项目 | 参数 | 备注 |
|---|
| DP | 1 | 可换成HDMI |
| HDMI | 可选 | 替代DP |
存储系统
扩展接口
| 项目 | 参数 | 备注 |
|---|
| USB | 4×USB 3.0 | |
| COM | 4×UART | 支持RS232/422/485 |
| 音频 | Mic-in/Line-out | |
网络接口
| 项目 | 参数 | 备注 |
|---|
| 千兆以太网 | 2个板载千兆网卡 | 一路来自模块，一路板载 |
系统支持
| 项目 | 参数 | 备注 |
|---|
| Windows | Windows 7/10 | |
| Linux | Ubuntu 16.04或以上 | |
机械参数
| 项目 | 参数 | 备注 |
|---|
| 载板尺寸 | 147mm×100mm | |
| 安装方式 | 桌面/壁挂 | 可选配置 |
环境参数
| 项目 | 参数 | 备注 |
|---|
| 工作温度 | 0°C to +60°C | |
| 贮存温度 | -40°C to +85°C | |
| 相对湿度 | 95% (60°C 无凝露) | |
典型应用
SOM-CB17广泛应用于需要丰富I/O接口的嵌入式领域：
- 工业自动化: 工业控制、数据采集、工业物联网等
- 嵌入式系统: 嵌入式控制器、边缘计算设备等
- 工业控制: 自动化设备、运动控制系统等
- 人机界面: HMI、触摸屏、操作面板等
- 数字标牌: 广告机、信息显示终端等
订购信息
| 型号 | 描述 |
|---|
| SOM-CB17-DP | 标准配置，DP显示输出 |
| SOM-CB17-HDMI | HDMI显示输出版本 |
注: 规格仅供参考，请以实物为准。
请联系我们获取详细报价和技术资料。
