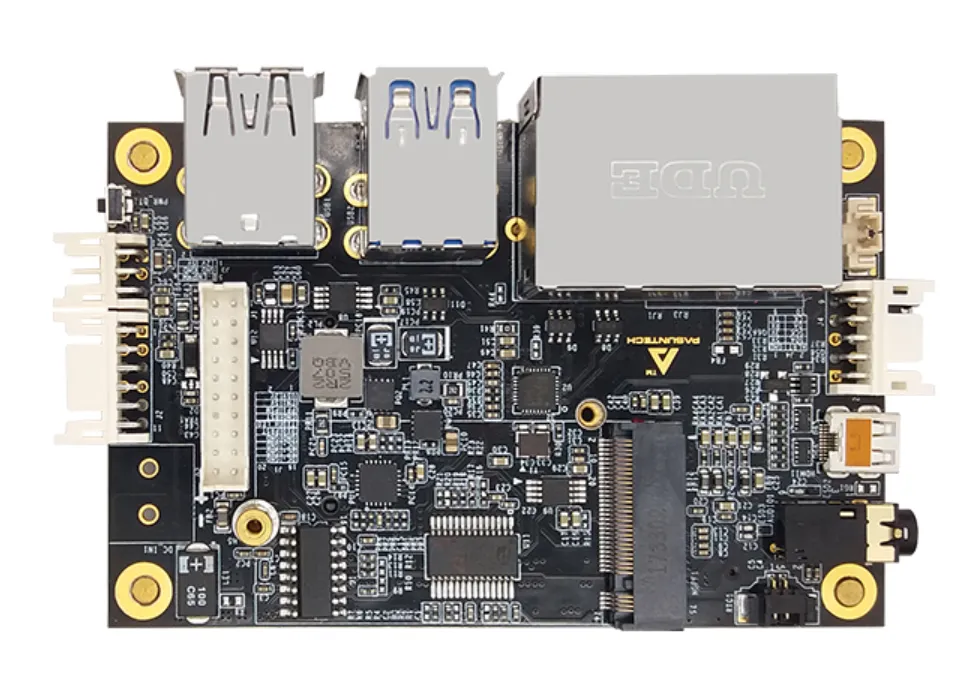

SOM-CB81

SOM-CB81是一款兼容COM Express® Type 10模块的超小尺寸功能载板。尺寸虽小，却拥有X86处理器最小系统的特性。并采用了插扣式的连接方式，方便模块的安装和拆卸。提供HDMI显示输出、千兆以太网、mSATA存储、USB接口和串口等丰富的I/O接口。适用于工业自动化、嵌入式系统、工业控制等应用场景。

产品特点

• 超小尺寸设计，尺寸仅100mm×72mm
• 兼容COM Express® Type 10模块
• 完整的X86处理器最小系统
• HDMI显示输出
• 板载千兆以太网
• 1×mSATA存储接口
• 4×USB 3.0/2.0接口
• 2×COM串口
• 插扣式连接方式
• 灵活的配置选项

规格参数

模块支持

项目	参数	备注
模块类型	COM Express® Type 10
模块尺寸	84mm×55mm

显示接口

项目	参数	备注
HDMI	1	最大显示分辨率1920×1200

存储系统

项目	参数	备注
mSATA	1

扩展接口

项目	参数	备注
USB	4×USB 3.0/2.0
COM	2×UART	支持RS232/422/485

网络接口

项目	参数	备注
以太网	1个千兆网卡

机械参数

项目	参数	备注
载板尺寸	100mm×72mm
连接方式	插扣式连接
安装方式	桌面/壁挂	可选配置

环境参数

项目	参数	备注
工作温度	0°C to +60°C
贮存温度	-40°C to +85°C
相对湿度	95% (60°C 无凝露)

典型应用

SOM-CB81广泛应用于需要紧凑型嵌入式系统的领域：

• 工业自动化: 工业控制、数据采集、工业物联网等
• 嵌入式系统: 嵌入式控制器、边缘计算设备等
• 工业控制: 自动化设备、运动控制系统等
• 人机界面: HMI、触摸屏、操作面板等
• 便携设备: 便携式测试设备、手持终端等

订购信息

型号	描述
SOM-CB81	标准配置

注: 规格仅供参考，请以实物为准。

请联系我们获取详细报价和技术资料。
