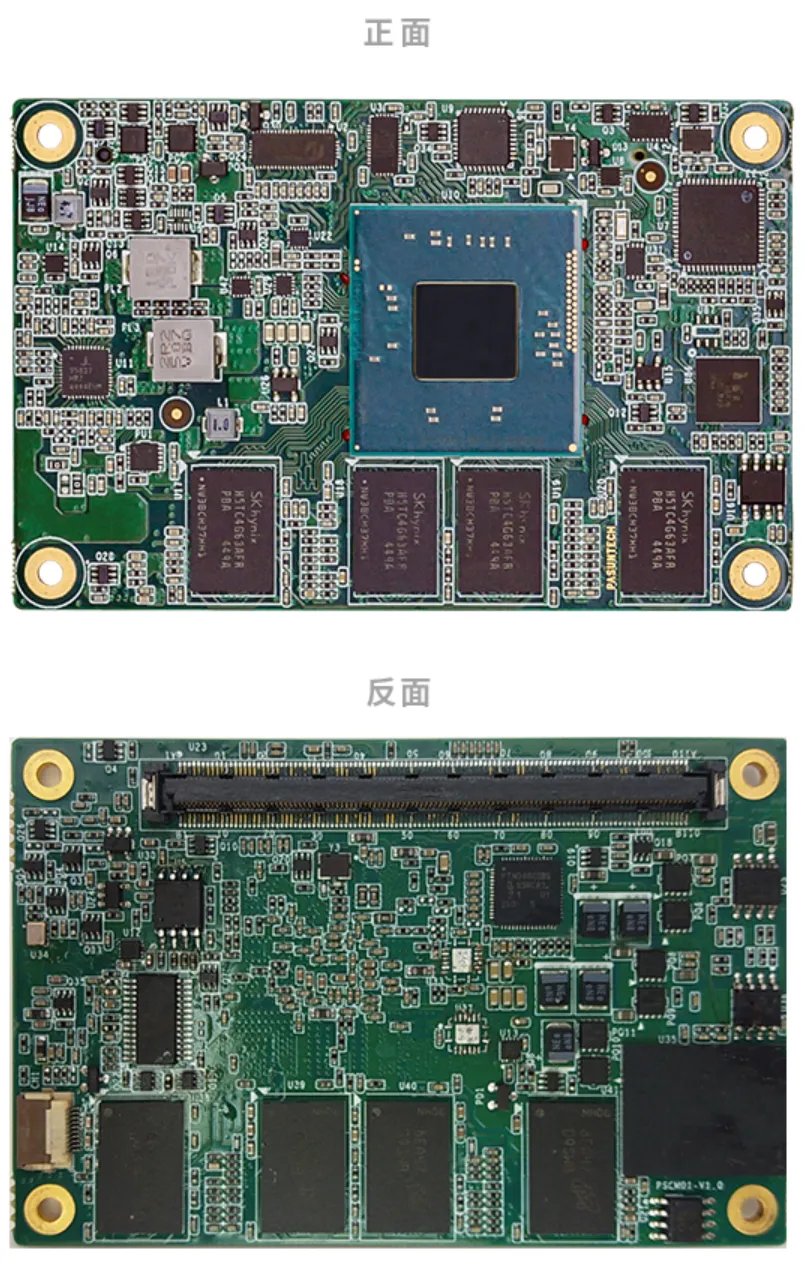

SOM-3101是一款符合COM Express®规范的迷你型Type 10模块，搭载Intel® Atom™ Baytrail或Baytrail-I/M系列低功耗处理器。支持Intel® Atom™ E3845、E3827、E3815等多种处理器配置。板载DDR3L内存，支持HDMI/LVDS显示输出，板载千兆以太网，提供丰富的存储接口。适用于工业自动化、嵌入式系统、工业控制等应用场景。
产品特点
- Intel® Atom™ Baytrail系列低功耗处理器
- 板载DDR3L-1066内存，1GB/2GB/4GB可选
- 支持HDMI/LVDS双显示输出
- 板载Intel千兆以太网
- 1×SATA 2.0接口
- 1×mSATA接口
- 1×Mini PCIe扩展插槽
- COM Express Type 10标准规格
- 超低功耗设计
- 紧凑型设计，尺寸84mm×55mm
规格参数
处理器系统
| 项目 | 参数 | 备注 |
|---|
| CPU | Intel® Atom™ E3845/E3827/E3815 | 四核/双核/单核 |
| 芯片组 | Intel® SOC (SoC集成) | |
| 内存技术 | DDR3L-1066MHz | |
| 内存容量 | 板载1GB/2GB/4GB | 可选配置 |
显示系统
| 项目 | 参数 | 备注 |
|---|
| 图形控制器 | Intel® HD Graphics | |
| HDMI | 1 | 最大显示分辨率1920×1200 |
| LVDS | 1 | 18/24位单通道 |
存储系统
| 项目 | 参数 | 备注 |
|---|
| SATA | 1×SATA 2.0 | |
| mSATA | 1 | |
扩展能力
网络接口
系统支持
| 项目 | 参数 | 备注 |
|---|
| Windows | Windows 7 32/64bit，Windows 10 32/64bit | |
| Linux | Ubuntu 16.04或以上 | |
| VxWorks | 支持 | |
电源与机械参数
| 项目 | 参数 | 备注 |
|---|
| 模块规格 | COM Express Type 10 | |
| 模块尺寸 | 84mm×55mm | |
| 散热方式 | 主动散热/被动散热 | 可选配置 |
环境参数
| 项目 | 参数 | 备注 |
|---|
| 工作温度 | -20°C to +60°C | |
| 贮存温度 | -40°C to +85°C | |
| 相对湿度 | 95% (60°C 无凝露) | |
典型应用
SOM-3101广泛应用于需要低功耗的嵌入式领域：
- 工业自动化: 工业控制、数据采集、工业物联网等
- 嵌入式系统: 嵌入式控制器、边缘计算设备等
- 工业控制: 自动化设备、运动控制系统等
- 人机界面: HMI、触摸屏、操作面板等
- 车载终端: 车载信息娱乐系统、导航系统等
订购信息
| 型号 | 描述 |
|---|
| SOM-3101-E3845 | 配置Atom™ E3845处理器, 4GB内存 |
| SOM-3101-E3827 | 配置Atom™ E3827处理器, 2GB内存 |
| SOM-3101-E3815 | 配置Atom™ E3815处理器, 1GB内存 |
注: 规格仅供参考，请以实物为准。
请联系我们获取详细报价和技术资料。
