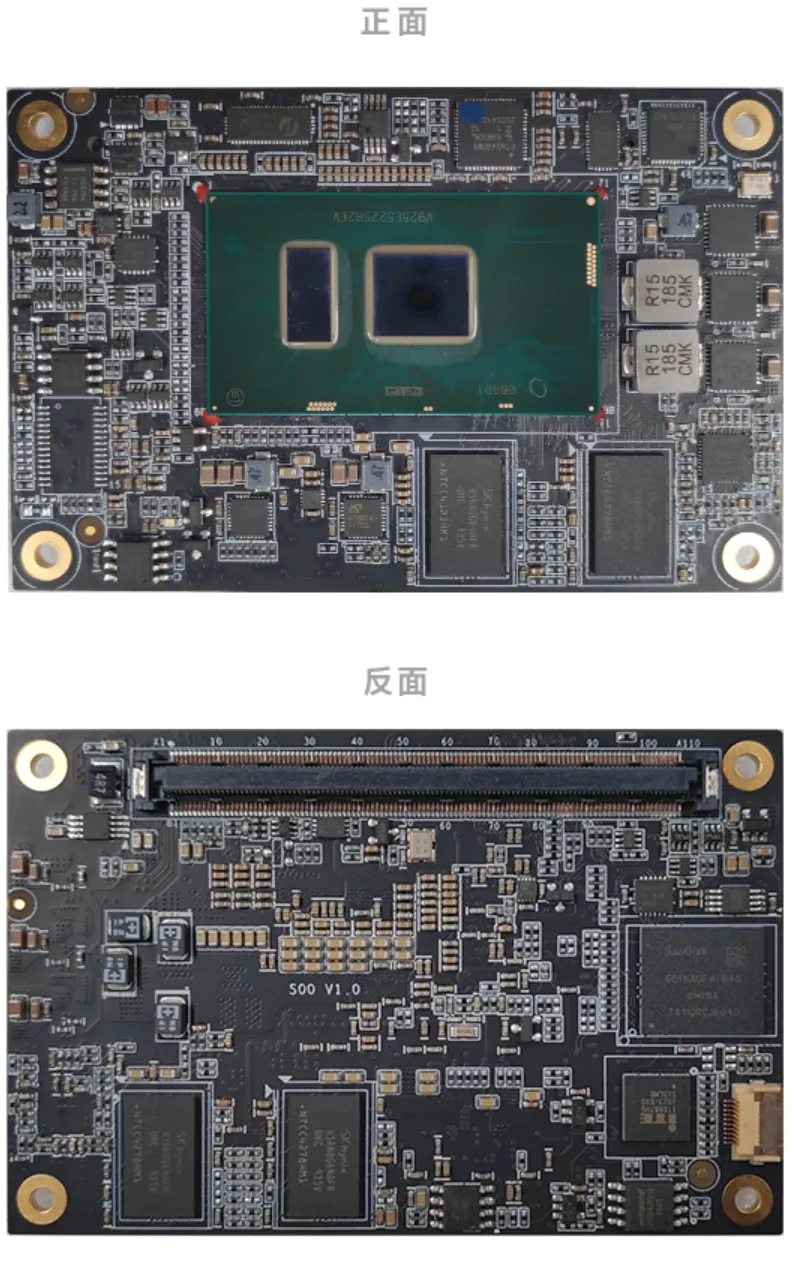

SOM-3105是一款符合COM Express®规范的迷你型Type 10模块，基于Intel® Skylake-U系列平台处理器。支持Intel® i7-6500U、i5-6300U、i5-6200U、3955U、3855U等多种处理器配置。板载DDR3L内存，支持HDMI/DP++显示输出，板载千兆以太网，提供丰富的存储接口。适用于工业自动化、嵌入式系统、工业控制等应用场景。
产品特点
- Intel®第6代Skylake-U处理器，i7/i5/i3多款配置
- 板载DDR3L-1600内存，4GB或8GB可选
- 支持HDMI/DP++双显示输出
- 板载Intel千兆以太网
- 1×SATA 3.0接口
- 1×mSATA接口
- 1×Mini PCIe扩展插槽
- COM Express Type 10标准规格
- 紧凑型设计，尺寸84mm×55mm
规格参数
处理器系统
| 项目 | 参数 | 备注 |
|---|
| CPU | Intel® i7-6500U/i5-6300U/i5-6200U/3955U/3855U | 双核四线程 |
| 芯片组 | Intel® SOC | |
| 内存技术 | DDR3L-1600MHz | |
| 内存容量 | 板载4GB或8GB | 可选配置 |
显示系统
| 项目 | 参数 | 备注 |
|---|
| 图形控制器 | Intel® HD Graphics | |
| HDMI | 1 | 最大显示分辨率1920×1200 |
| DP++ | 1 | 最大显示分辨率4096×2160 |
存储系统
| 项目 | 参数 | 备注 |
|---|
| SATA | 1×SATA 3.0 | |
| mSATA | 1 | |
扩展能力
网络接口
系统支持
| 项目 | 参数 | 备注 |
|---|
| Windows | Windows 7 64bit，Windows 10 64bit | |
| Linux | Ubuntu 16.04或以上 | |
| VxWorks | 支持 | |
电源与机械参数
| 项目 | 参数 | 备注 |
|---|
| 模块规格 | COM Express Type 10 | |
| 模块尺寸 | 84mm×55mm | |
| 散热方式 | 主动散热/被动散热 | 可选配置 |
环境参数
| 项目 | 参数 | 备注 |
|---|
| 工作温度 | 0°C to +60°C | |
| 贮存温度 | -40°C to +85°C | |
| 相对湿度 | 95% (60°C 无凝露) | |
典型应用
SOM-3105广泛应用于需要高性能计算的嵌入式领域：
- 工业自动化: 工业控制、数据采集、工业物联网等
- 嵌入式系统: 嵌入式控制器、边缘计算设备等
- 工业控制: 自动化设备、运动控制系统等
- 人机界面: HMI、触摸屏、操作面板等
- 数字标牌: 广告机、信息显示终端等
订购信息
| 型号 | 描述 |
|---|
| SOM-3105-i7-6500U | 配置Core i7-6500U处理器, 8GB内存 |
| SOM-3105-i5-6300U | 配置Core i5-6300U处理器, 8GB内存 |
| SOM-3105-i5-6200U | 配置Core i5-6200U处理器, 4GB内存 |
注: 规格仅供参考，请以实物为准。
请联系我们获取详细报价和技术资料。
