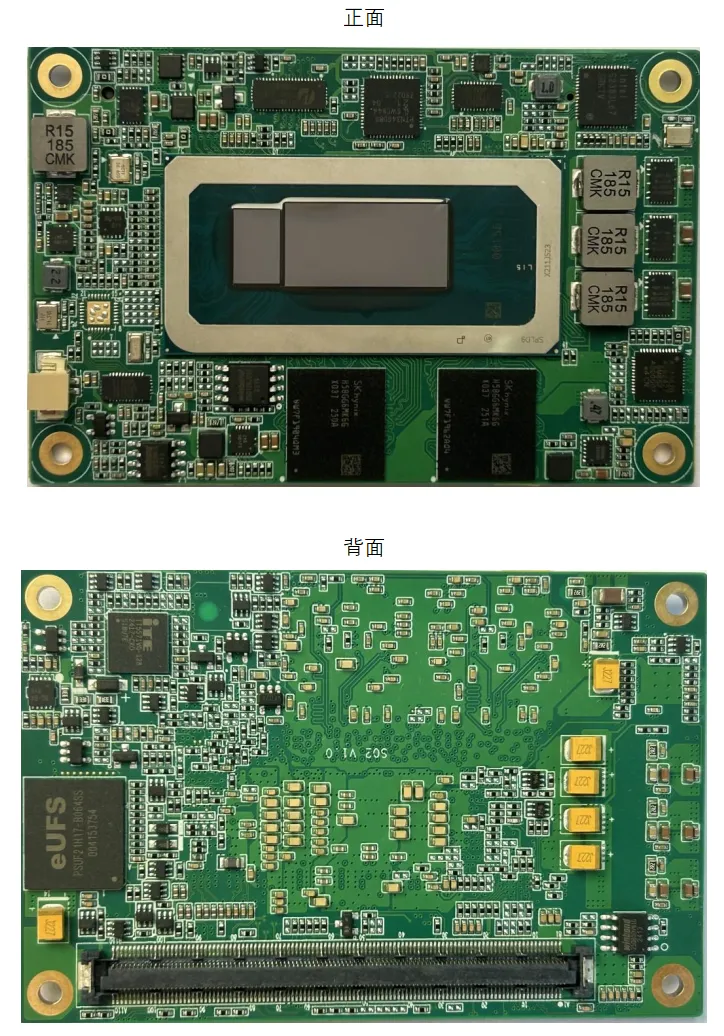

SOM-3106是一款符合COM Express®规范迷你型Type 10模块，搭载Intel® Alder Lake或Raptor Lake系列低功耗处理器。支持LPDDR5内存，板载24GB内存。支持板载UFS存储和SATA接口。提供DP++、LVDS、eDP等多种显示输出。适用于轨道测量、机器人、工业视觉等应用场景。
产品特点
- Intel® 12/13代Alder Lake/Raptor Lake平台处理器（U/P/H系列）
- 板载24GB双通道LPDDR5内存
- 支持Intel® UHD Graphics和Intel® Iris Xe Graphics集显（取决于CPU型号）
- 支持板载SSD存储，2×SATA 6Gb/s接口
- 1×DP++显示输出
- 1×LVDS/1×eDP显示输出（共用PIN位置）
- 板载2.5Gb以太网（Intel® i226LM/IT，支持网络唤醒）
- 4×PCIe 3.0扩展通道（可拆分为4组PCIe x1或2组PCIe x2）
- 2×USB 3.2 Gen 2（10Gb/s，含USB2.0信号）
- 6×USB 2.0接口
- 2×TTL串口（三线）
- HDA音频总线
规格参数
模块支持
| 项目 | 参数 | 备注 |
|---|
| 板型 | COM Express® Type 10 | |
| 规范 | COM Express® Module Base Specification Rev 3.0 | |
| 模块尺寸 | 84mm×55mm | |
处理器系统
| 项目 | 参数 | 备注 |
|---|
| CPU | Intel® 12/13代U/P/H系列处理器 | FCBGA1744 |
| 芯片组 | Intel® SOC | SoC集成 |
| 内存技术 | LPDDR5 | 板载双通道 |
| 内存容量 | 24GB | |
存储系统
| 项目 | 参数 | 备注 |
|---|
| SSD | 1×SSD（可选） | |
| SATA | 2×SATA 6Gb/s | 支持板载SSD时，只有1×SATA 6Gb/s |
显示接口
| 项目 | 参数 | 备注 |
|---|
| DP++ | 1 | |
| LVDS | 1 | Single Channel |
| eDP | 1 | 与LVDS共用PIN位置 |
扩展接口
| 项目 | 参数 | 备注 |
|---|
| PCIe | 4×PCIe 3.0 | 可拆分为4组PCIe x1或2组PCIe x2 |
| USB | 2×USB 3.2 Gen 2 | 10Gb/s，含USB2.0信号 |
| USB | 6×USB 2.0 | |
| 串口 | 2×TTL | 三线串口 |
| 音频 | HDA音频总线 | |
| 其他 | SPI、GSPI、LPC/eSPI、I2C、SMbus、8×GPIOs | |
网络接口
| 项目 | 参数 | 备注 |
|---|
| 以太网 | 1×10/100/1000/2500 Mbps | Intel® i226LM/IT，支持网络唤醒 |
电源与机械参数
| 项目 | 参数 | 备注 |
|---|
| 供电范围 | 8.5V~20V | |
| 风扇接口 | 1×2PIN(PH1.5) CPU风扇接口 | 5V |
| 开机模式 | 自动开机（默认）/按键开机 | |
| 电源模式 | AT模式 | |
| 电源状态 | 开机、休眠、睡眠、关机 | |
| 唤醒方式 | Power Button信号、网络唤醒、USB唤醒 | |
系统支持
| 项目 | 参数 | 备注 |
|---|
| Windows | Windows 10、Windows 11 | |
| Linux | 支持 | |
环境参数
| 项目 | 参数 | 备注 |
|---|
| 工作温度 | -20°C ~ +60°C | 商业级 |
| 工作温度 | -40°C ~ +85°C | 工业级 |
| 贮存温度 | -40°C to +85°C | |
典型应用
SOM-3106广泛应用于需要高性能计算的嵌入式领域：
- 轨道测量: 轨道检测、测量设备等
- 机器人: 工业机器人、服务机器人等
- 工业视觉: 机器视觉、图像处理、AOI检测等
- 工业自动化: 自动化设备、运动控制系统等
- 嵌入式计算: 边缘计算、嵌入式控制器等
订购信息
注: 规格仅供参考，请以实物为准。
请联系我们获取详细报价和技术资料。
