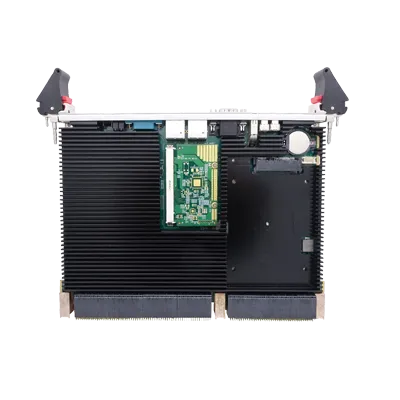

VPX-6101 Intel 5代Core处理器主板
VPX-6101是一款符合VPX总线规范的6U VPX规格主板，采用Intel QM87芯片组，支持Intel第五代Core I7处理器。主板支持BMC模块扩展，提供2个万兆网和5个千兆网，可满足对网络通信有较高要求的场合。适用领域：通信、监测、探测等信号处理系统。
产品特点
- Intel第5代CORE双核或四核处理器
- 双通道DDR3L-1600内存，板载8GB
- 支持一个SO-DIMM插槽扩展内存
- 板载5个千兆和2个万兆以太网
- 板载2.5”SATA硬盘位
- 支持BMC模块扩展，基于网络控制界面的远程管理
- 支持-40℃~60℃宽温
规格参数
处理器系统
| 项目 | 参数 | 备注 |
|---|
| CPU | Intel第5代Core i5/i7双核或四核处理器 | |
| 芯片组 | Intel QM87 | |
| 内存技术 | DDR3L-1600MHz | 双通道 |
| 内存容量 | 板载8GB | 支持扩展 |
| 内存插槽 | 1×SO-DIMM | 支持扩展 |
网络接口
| 项目 | 参数 | 备注 |
|---|
| 千兆以太网 | 5个板载Intel千兆网卡 | |
| 万兆以太网 | 2个万兆网口 | 至P1 |
| 网络控制器 | Intel I210/I350千兆 | |
存储系统
| 项目 | 参数 | 备注 |
|---|
| SATA | 板载2.5”硬盘接口 | |
| 支持 | SATA 3.0 | |
扩展能力
| 项目 | 参数 | 备注 |
|---|
| BMC支持 | 支持 | 基于网络的远程管理 |
| 扩展插槽 | PCIe x8, PCIe x4 | 可根据需求配置 |
系统支持
| 项目 | 参数 | 备注 |
|---|
| Windows | Windows 7 64bit，Windows 10 64bit | |
| Linux | Ubuntu 16.04或以上 | |
| VxWorks | 支持 | |
电源与机械参数
| 项目 | 参数 | 备注 |
|---|
| 电源类型 | 标准VPX供电 | |
| 主板尺寸 | 6U x 160mm | 欧卡标准 |
| 面板高度 | 4HP或5HP | |
| 散热方式 | 风冷 | |
环境参数
| 项目 | 参数 | 备注 |
|---|
| 工作温度 | -40°C to +60°C | |
| 贮存温度 | -40°C to +85°C | |
| 相对湿度 | 95% (60°C 无凝露) | |
典型应用
VPX-6101广泛应用于需要高性能网络通信的领域：
- 通信系统: 远程通信、微波通信、数据通信等
- 监测系统: 信号处理、目标监测等
- 探测系统: 水声信号处理、水下探测等
- 网络通信: 高速数据传输、网络汇聚等
- 信号处理: 实时信号处理、图像处理等
订购信息
| 型号 | 描述 |
|---|
| VPX-6101-Dual | 配置双核处理器 |
| VPX-6101-Quad | 配置四核处理器 |
注: 规格仅供参考，请以实物为准。
