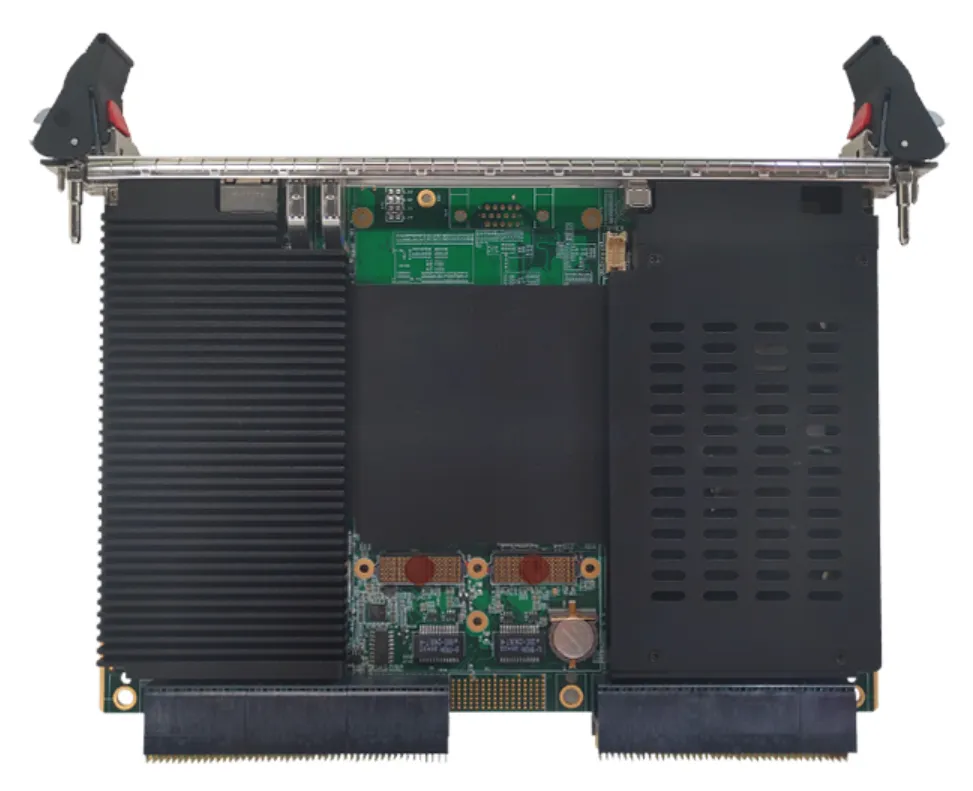

VPX-6162 Intel 6代Core/Xeon主板

VPX-6162是一款符合VPX规范的6U VPX规格主板，采用Intel CM236芯片组，搭载Intel Core i7-6820EQ或Xeon E3-1505M v5处理器。板载16GB大内存，支持扩展至32GB。主板使用CPU集成的Intel HD Graphics集成显卡，支持DVI、DP++、VGA显示。支持BMC（2路IPMB）、XMC模块，轻松实现系统的管理和功能扩展。适用领域：通信、科学计算。

产品特点

• Intel第6/7代Core i7-6820EQ、Xeon E3-1505M v5 处理器
• 双通道DDR4内存，板载16GB+SO-DIMM，支持ECC
• 板载6个Intel千兆以太网
• 板载2.5寸SATA硬盘位，后出支持PCIE Storage
• 支持BMC模块（2路IPMB）
• 支持XMC模块
• 风冷/导冷兼容设计
• 支持-40℃~85℃宽温

规格参数

处理器系统

项目	参数	备注
CPU	Intel Core i7-6820EQ 2.80GHz 45W	4核8线程
芯片组	Intel CM236
内存技术	DDR4-2133MHz	双通道
内存容量	板载16GB	可扩展至32GB
内存插槽	1×SO-DIMM（预留设计）	支持ECC

显示系统

项目	参数	备注
图形控制器	Intel HD Graphics 530集成显卡
VGA	至P5，最大显示分辨率1920×1080 60Hz
DP++	1（前出），最大显示分辨率4096×2160 60Hz
DVI	2（后出），最大显示分辨率1920×1200 60Hz

扩展能力

项目	参数	备注
PCIE3.0 x8	1，至XMC
PCIE3.0 x8	2，至P2
PCIE3.0 x1	4，至P5-P6
XMC支持	支持	BMC管理，2路IPMB接口

存储系统

项目	参数	备注
SATA	5，一个板载2.5”硬盘接口，4个至P5-P6	与PCIe复用
PCIE x4 Storage	至P5-P6

网络接口

项目	参数	备注
以太网控制器	6个Intel千兆网卡

前出I/O接口

项目	参数	备注
RJ45	2
USB	2×USB3.0，1×USB2.0
DP++	1
VGA	N/A(未上件)
RJ45_COM	1
LED	Power、HDD、WDT、HOT-SWAP

后出I/O接口

项目	参数	备注
P0	IPMB*2
P1	SRIO X4 4，GPIO2
P2	PCIE 3.0 X8 2，GPIO6
P3	N/A
P4	XMC IO，LAN2，SGMII/SerDes2
P5	DVI2，USB3.02，PCIe X1/SATA 3，COM2（支持RS232/422/485），VGA*1
P6	USB3.01，USB2.01，PS/22，PCIe X1/SATA 1，COM2（9线），Audio (MIC1，Line-in1，Line-out1)

系统支持

项目	参数	备注
Windows	Windows 7 64bit，Windows 10 64bit
Linux	Ubuntu 16.04或以上

电源与机械参数

项目	参数	备注
电源类型	标准VPX供电
主板尺寸	233.35mm×160mm×1.6mm	长×宽×厚
面板高度	4HP或5HP
散热方式	风冷、导冷	兼容设计

环境参数

项目	参数	备注
工作温度	-40°C to +70°C
贮存温度	-40°C to +85°C
相对湿度	95% (60°C 无凝露)

典型应用

VPX-6162广泛应用于需要高性能计算和可靠性的领域：

• 通信系统: 远程通信、微波通信、数据通信等
• 科学计算: 实时信号处理、图像处理、数据分析等
• 工业控制: 自动化控制、数据采集、工业物联网等
• 专用设备: 加固计算机、边缘计算设备等

订购信息

型号	描述
VPX-6162-i7	配置Core i7-6820EQ处理器
VPX-6162-Xeon	配置Xeon E3-1505M v5处理器

注: ●前出I/O接口，无特殊说明风冷版本默认上件。规格仅供参考，请以实物为准。

请联系我们获取详细报价和技术资料。
